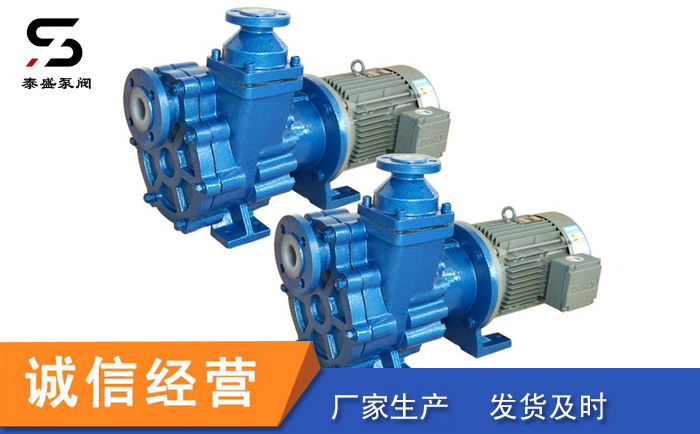

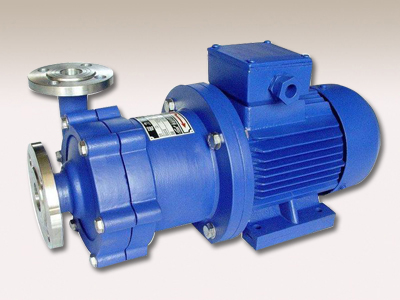

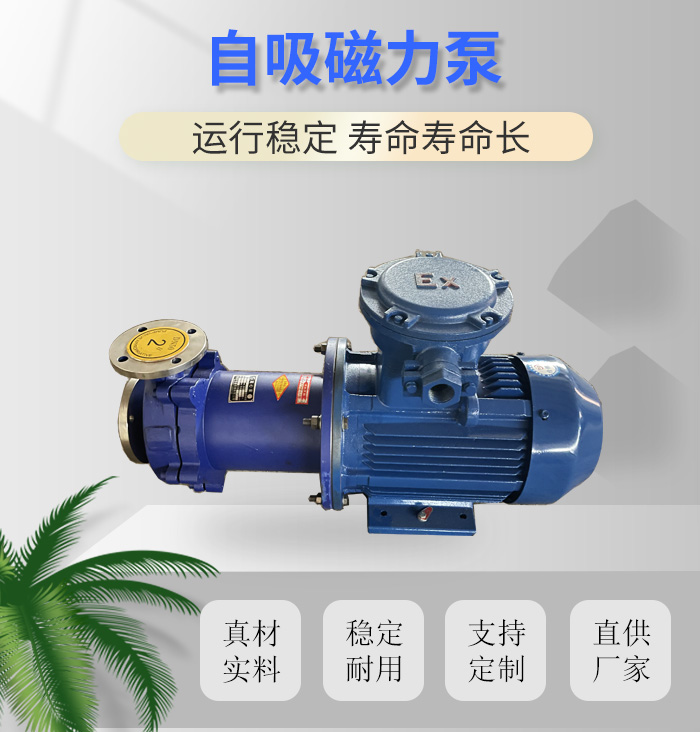

自吸式磁力泵基本说明
自吸磁力泵（简称自吸磁力泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外，经过本公司技术人员反复研究试验而成功的新产品，其性能达到国外同类产品_水平。该泵以静密封取代动密封，使泵的过流部件_处于密封状态，解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。泵体及过流部件的材料采用了_的不锈钢、刚玉陶瓷四氟石墨等材料制造，既有CQ型的功能又集自吸于一体，不需底阀和引灌水。
自吸磁力泵用途
结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、渡液、挥发性液体，以及循环水设备配套。特别是易燃、易爆、挥发性液体的抽送，选用此泵则更理想。
自吸磁力泵工作原理

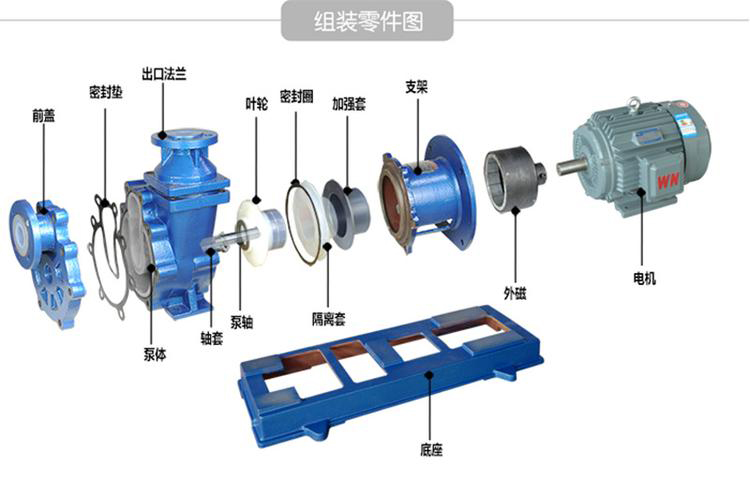

本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成_的真空度，达到自吸作用。
自吸磁力泵性能参数
|
型 号
|
通径（mm）
|
用户
|
扬程
|
直流电机工作功率
|
自吸高
|
|
进口货
|
出口值
|
L/m
|
m3/h
|
（m）
|
（KW）
|
（m）
|
|
ZCQ20-12-110
|
20
|
12
|
50
|
3
|
12
|
0.37
|
4
|
|
ZCQ25-20-115
|
25
|
20
|
110
|
6.6
|
15
|
1.1
|
|
ZCQ32-25-115
|
32
|
25
|
110
|
6.6
|
15
|
1.1
|
|
ZCQ32-25-145
|
32
|
25
|
110
|
6.6
|
25
|
1.1
|
|
ZCQ40-32-132
|
40
|
32
|
180
|
10.8
|
20
|
2.2
|
|
ZCQ40-32-160
|
40
|
32
|
200
|
12
|
32
|
4
|
|
ZCQ50-40-145
|
50
|
40
|
240
|
14.4
|
25
|
4
|
|
ZCQ50-40-160
|
50
|
40
|
220
|
13.2
|
32
|
4
|
|
ZCQ50-40-200
|
50
|
40
|
130
|
7.8
|
50
|
5.5
|
|
ZCQ65-50-145
|
65
|
50
|
280
|
16.8
|
25
|
5.5
|
|
ZCQ65-50-160
|
65
|
50
|
450
|
27
|
32
|
7.5
|
|
ZCQ80-65-125
|
80
|
65
|
830
|
50
|
20
|
7.5
|
|
ZCQ80-65-160
|
80
|
65
|
830
|
50
|
32
|
15
|
|
ZCQ1 00-80-160
|
10 0
|
80
|
1500
|
90
|
32
|
22
|
自吸磁力泵注意事项
1、因
磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空动转，同时避免在工作中途停电后再启动时
所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得_过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温度＜1 00℃，被输送的介质比重≤1.3；介质比重＜1.3时，将影响技术性能。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5-1mm，叶轮轴向窜动0.5～2mm时，应更换轴承和轴向动环。
