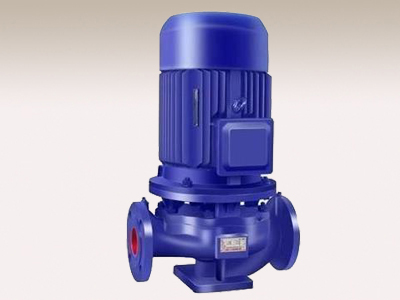

管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵_选用国内水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高节能、噪音低、性能可靠等优点。符合新我国机械部JB/T5305 8-93的标准要求。产品按IS02858标准设计制造.该系列产品全部采用我国标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用高质黄铜铸而成，9 3年通过我国机械工业部管道泵产品统检合格。
管道油泵产品特点：
1、管道油泵系为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而_了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型_机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。

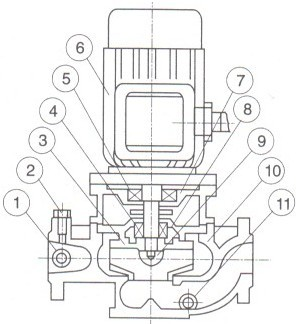

管道油泵结构图：
1 | 取压塞 | 管道油泵结构说明： 1．本节构适用性于气流输送不含有粉末状颗粒物的有机溶剂，温为-20℃-+120℃的油类 2.所输送管油类媒质溫度T>120℃或有效进样器颗粒肥料时，必选 择高热组成或化工品泵组成。 |
2 | 泄压阀阀 |
3 | 水轮 |
4 | 自动化机械胶封 |
5 | 滚针轴承 |
6 | 电机马达 |
7 | 联体窿 |
8 | 挡水圈 |
9 | 风扇叶片螺母 |
10 | 泵体 |
11 | 放水阀 |
