德州王经理订购的30台80SM三螺杆泵准备发货，产品已经通过严格质检，相应配件和说明为您配齐，请您保持手机畅通，做好接货准备，预计2-3天到达指定地点，物流信息已发送您的手机，请您关注物流动态。

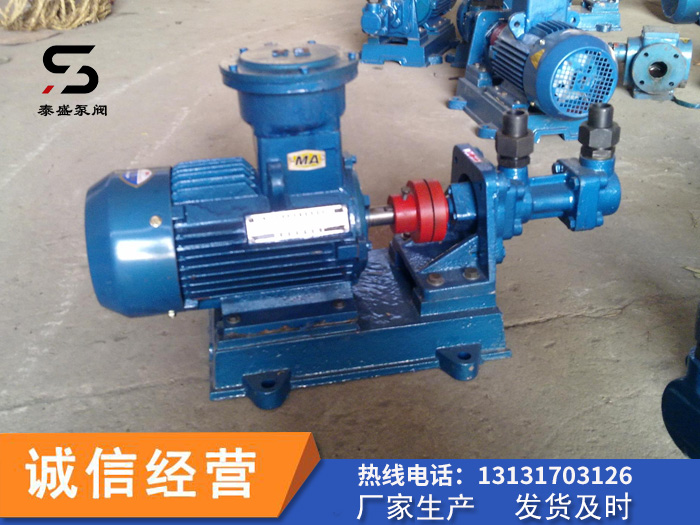

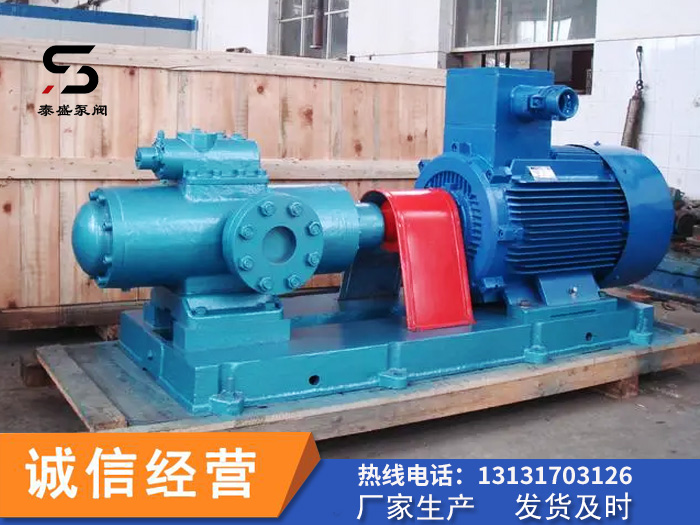

SM三螺杆泵适用压力范围：0～10Mpa；主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。

输送介质种类：润滑性液体：如机械油，滑油，重油，渣油； 低润滑性液体：如轻柴油，重柴油，含蜡稀油；粘性液体：如各种合成橡胶液和人造胶液，乳化液。

SM三螺杆泵(润滑油泵)形式代号

SM	H	210	R	46	E6.7	W21
系列	形式	规格	主杆方向R=右旋,L=左旋	螺旋角	结构特性及轴承与轴封	材料组合



 SM系列三螺杆泵(润滑油泵)螺旋角

规格	40	80	120	210	280	440	660	940	1300	1700	2200
主杆螺旋角	38 46	36 42 46	42 46	40 46	43 46	40 46	40 46	42 46	42 46	42 46	42 46



SM三螺杆泵(润滑油泵)结构特性及轴承,轴封

数字符号	结构设计说明书	选用条件
U2	内嵌式双列球滚柱轴承，人工湿地填料胶封	有机溶剂防锈水性稍差，粘度指数大温度表≤ 150 ℃
K2	外置球滚动轴承，鲍尔环填料封口	导电介质润滑的性差有，粘稠度大的温度≤ 150 ℃
U12.1	内嵌式工作滚柱轴承型号，滚柱轴承型号由媒介湿润厂家密封盖	导电介质润滑油的作用性好的高温≤ 80 ℃
E6.7	外置会滚动滚柱轴承，可注油激光喷嘴注注油脂厂家密封胶	物质防锈性较弱，工作上室内温度高 T ≤ 150 ℃
E15	外置精密轴承套，可以用在防锈液喷水嘴注防锈液脂机械装备密封圈	媒介防锈液性不好，业务摄氏度高 T ≤ 200 ℃



三螺杆泵(润滑油泵)材料组合

文件整合代码是什么	泵体	衬套	符合条件
W3	QT42-10	ZL109	使用在小外形尺寸泵和大外形尺寸低电压泵气流输送防锈液性好，如防锈液油等。
W23	QT42-10	ZCuSn5Pb5Zn5	应用于小型号泵和大型号高压低压泵输送带润滑油的作用性也就不好的液态，如燃料油、汽柴油等。
W27	ZG35	ZL109	应用于大尺寸泵高压电输送管光滑性较高的气体，如光滑油等。
W28	ZG35	ZCuSn5Pb5Zn5	使用于大金桥铜业跨接线的截面积大小泵输送管轴承润滑油性良好的气体如轻油、然油等
W29	对接焊泵体	ZCuSn5Pb5Zn5	用作特色想要周围环境



SM三螺杆泵结构特点：
零部件采用通用性强的系列化设计，具有多种安装方式；结构紧凑，体积小，重量轻，可在较高转速下工作。根据所输送介质需要还可提供加热或冷却结构。由形状螺旋型面构成，螺杆转动时，其运动密封腔室把液体由吸入并沿轴向连续无脉动的输送到出口，因此，泵运动平稳，介质为直线连续输送、无搅拌、无脉动；振动小，噪音低，流量稳定；压力高、；结构简单、拆装方便；磨损轻微，寿命长，且具有的自吸能力。一般采用机械密封。泵通过梅花弹性联轴器由电动机驱动。
